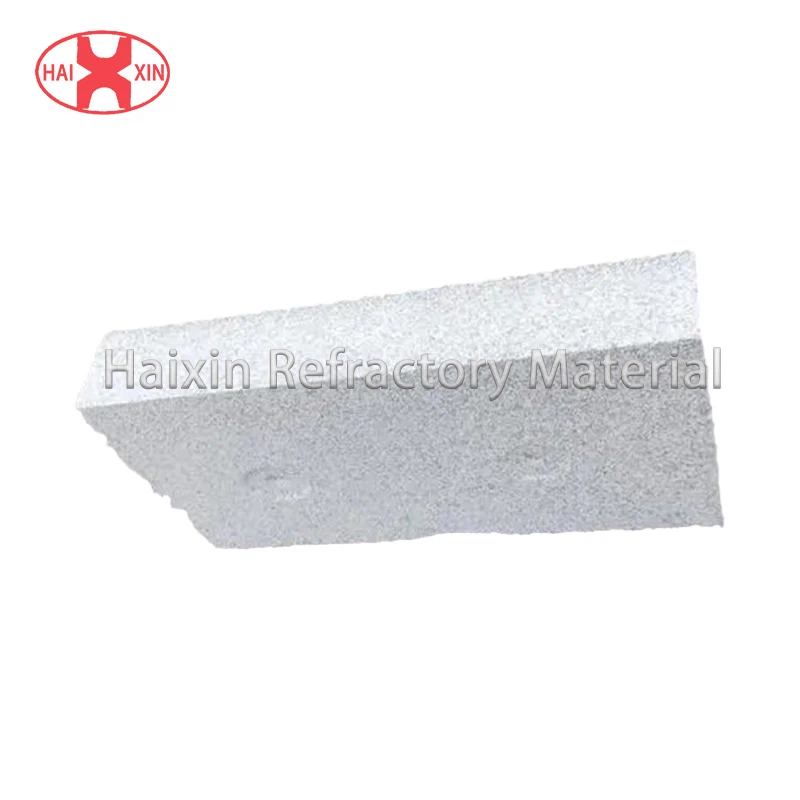

हाइड्रोफोबिक पानी ग्लास पेर्लाइट उत्पाद

हाइड्रोफोबिक पानी के ग्लास पेर्लाइट थर्मल इन्सुलेशन उत्पादों की उत्पादन प्रक्रिया 1 0 भागों (वॉल्यूम अनुपात) को 1 भाग के 1 भाग के साथ पानी के कांच (सोडियम फ्लोरोसिलिकेट या नेफलाइन एमिनोपाइरिन के 10% पानी के ग्लास द्रव्यमान के साथ मिश्रित) के साथ मिलाने के लिए है और फिर आकार (संपीड़न अनुपात 2 ~ 2.5) और ड्राई में दबाकर। इसी समय, 0.8% पतला समाधान बनाने के लिए 30% की ठोस सामग्री के साथ कार्बनिक सिलिकॉन समाधान में पानी जोड़ें। हाइड्रोफोबिक वाटर ग्लास पेर्लाइट थर्मल इन्सुलेशन उत्पाद को कुछ मिनटों के लिए समाधान में डूबे रहने के बाद बाहर निकाला जा सकता है। विधि का उपयोग CITIC हाइड्रोफोबिक विस्तारित पेर्लाइट का उत्पादन करने के लिए किया जाता है। प्रत्येक क्यूबिक मीटर के लिए लगभग 10 किलोग्राम कार्बनिक सिलिकॉन समाधान की आवश्यकता होती है, और उत्पाद को अंततः सुखाया जाता है। इस वॉटरप्रूफ उत्पाद का उत्पादन हाइड्रोफोबिक एजेंट को सीधे पानी के कांच में मिलाना है, इसे एक बार दबाव और बनाना है और इसे सूखा (2h के लिए 400 डिग्री के निरंतर तापमान पर) तैयार उत्पाद प्राप्त करने के लिए। हाइड्रोफोबिक पानी के ग्लास पेर्लाइट इन्सुलेशन उत्पादों के तकनीकी गुण हैं: बल्क घनत्व<300kg/m3; compressive strength 1.0Mpa; thermal conductivity at room temperature 0.056~0.07W/(m·K); after immersion in water for 30min and 8 days, the water absorption rate of hydrophobic water glass perlite insulation products is 2% and 31.4% respectively, while the water absorption rate of ordinary water glass products under the same conditions is 157% and 187% respectively.
